3D-Standsicherheitsmessung an verankerten Mastsystemen

3D-Si­cher­heits­in­spek­tio­nen

an Ver­an­ke­rungs­punk­ten von Seil­über­span­nun­gen

Warum Si­cher­heits­in­spek­tio­nen an Ver­an­ke­rungs­punk­ten von Seil­über­span­nun­gen? Un­se­re Mess­er­geb­nis­se zei­gen, dass ca. 1 - 2 Pro­zent der ge­prüf­ten An­la­gen sicht­ba­re und/oder ver­deck­te Män­gel auf­wei­sen.

Ge­setz­li­che An­for­de­run­gen:

  • Ge­fah­ren­po­ten­ti­al­haf­tung gem. BGB § 823 ff.
  • allg. Ver­kehrs­si­che­rungs­pflicht (for­dert vom Ei­gen­tü­mer eine do­ku­men­tier­te Kon­trol­le)

  Sicherheit!

Wichtige rechtliche Information für Aufsteller und Betreiber von Mastanlagen:

  Mängel und Schäden rechtzeitig erkennen!

  Mehr Sicherheit für die Bürger.

  Weniger Kosten für die Kommunen.

Zuglast-Bypassmethode

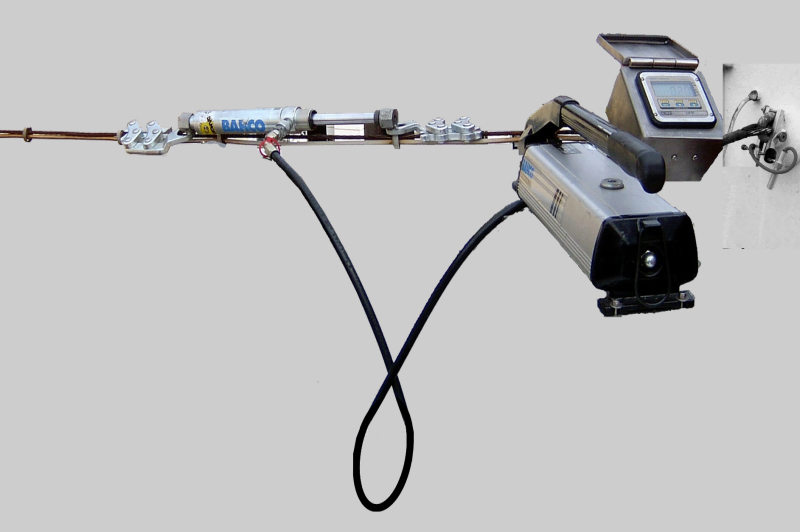

Über den am Seil angebrachten Zugzylinder wird die auf die Mauerhaken wirkende Last präzise mittels Bypass ermittelt. Anschließend wird diese Last schrittweise bis zum Erreichen der Prüflast erhöht.

Alle hieraus resultierenden Bewegungen am Verankerungspunkt werden auf beiden Seiten zeitgleich mit Laser-Messtechnik erfasst und aufgezeichnet. Die anschließend von der REI-LUX Software generierten Messgrafiken geben Aufschluss über Verankerung und Stabilität des Befestigungspunktes.

Während des gesamten Prüfvorgangs ist die Anlage gegen unkontrolliertes Herabfallen gesichert, so dass ein gefahrloser Durchgangsverkehr möglich ist.

Wesentliche Merkmale:

  • Prüfsicherheit durch REI-LUX 3D - Messtechnik
  • Erfassung der anliegenden Zuglast
  • keine Bereitstellung von Personal / Material vom Kunden

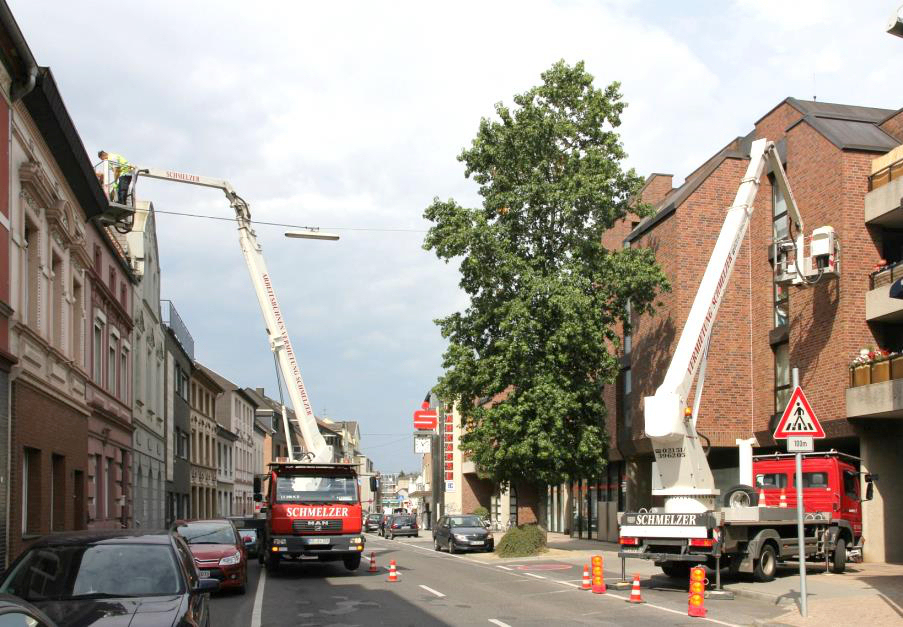

  • zeitgleiches Überprüfen gegenüberliegender Verankerungspunkte
  • keine Beschädigung der Fassaden durch Abstützung, da die Prüflast über das Seil eingeleitet wird
  • minimale Verkehrsbehinderung während der Prüfungen
  • visuelle Begutachtung der gesamten Anlage

Vorteile und Nutzen der 3D-Sicherheitsinspektion an Verankerungspunkten:

  • Zerstörungsfreie Prüfung
  • Akkreditiertes, zertifiziertes und patentiertes Prüfverfahren
  • Die Sicherheitsinspektion erfüllt alle Anforderungen der Verkehrssicherungspflicht
  • Gewährleistungsübernahme bis zur Wiederholungsprüfung
  • Visuelle Zustandsbeurteilung der gesamten Anlage
  • Messtechnische Untersuchung der gesamten Anlage
  • Aussagekräftige Auswertung der Ergebnisse
  • Klassifizierung der Anlage unter Berücksichtigung aller relevanten Sicherheitsaspekte
  • Ermittlung der Möglichkeit eventueller Zusatzlasten durch Werbebanner, Weihnachtsbeleuchtung o. ä.
